型号

RS34 MZ

燃烧器运行模式

平滑过渡两段火

最大出力时的调节比

2-1

伺服马达

类型

SQN90

运行时间（秒）

12

热出力

kW

70/130-390

Mcal/h

60/112-335

工作温度

℃最低/最高

0/40

燃气/空气数据

燃气G20的净热值

kWh/Nm³

10

燃气G20的密度

kg/Nm³

0.71

燃气G20的耗气量

Nm³/h

7/13-39

燃气LPG的净热值

kWh/Nm³

25.8

燃气LPG的密度

kg/Nm³

2.02

燃气LPG的耗气量

Nm³/h

3/5-15

风机

型号

离心正向叶片

助燃空气温度

最高℃

60

电气参数

电源

Ph/Hz/V

1/50-60/220-230(±10%）

控制电源

Ph/Hz/V

1/50-60/220-230(±10%）

控制盒

型号

RMG

总功率

kW

0.6

辅助电源功率

kW

0.3

保护等级

IP

40

电机功率

kW

0.3

电机电流

A

3.2

电机启动电流

A

15

电机保护等级

IP

40

点火变压器

V1/V2

230V/1×15kV

I1/I2

1A/25mA

运行方式

间歇（每24小时须停机1次）

排放

噪音

dBA

70

CO排放

mg/kWh

<40

Nox排放

mg/kWh

<120

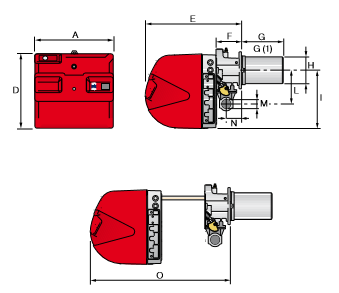

型号

A

D

E

F

G-G(1)

H

I

L

M

N

O

S

RS34 MZ

442

422

508

138

216-351

140

305

177

1 1/2"

84

780

——

型号

D1

D2

φ

RS34 MZ

160

224

M8
