概述

---

  RL /M系列燃烧器的出力范围为166 - 2431 kW，专为热水锅炉、热风及蒸汽发生器及导热油炉而设计。

 运行方式包括“平滑两段火”模式，或加装PID比调仪及相应探针后实现的“比例调节”模式。

RL/M系列燃烧器可保证在各种应用情况下的高效运行，因此可以减少燃料消耗并且降低运行成本。

在进气回路中采用前倾叶片风机以及消音材料，保证了最低的噪音排放水平。

专门的设计缩小了燃烧器的体积，方便机器的使用和维护。各类可选配件提高了燃烧器工作的灵活性。



技术参数

---



型号	RL100/M	RL130/M		RL190/M
调节方式	比例调节
热出力	332/711 - 1482kW	498/948 - 1779kW		534/1423 - 2431kW
	28/60 – 125Kg/h	42/80 - 150Kg/h		45/120 - 205Kg/h
工作温度	最小 - 最大（0 - 40℃）
燃料/空气参数
净热值	11.8kW/Kg
20℃时粘度	4 - 6 mm2/s
油泵流量（压力20bar时）	190		190	665
雾化空气压力	20bar
燃料温度	最高50℃
助燃空气温度	最高 60℃
电气参数
电源Ph/Hz/V	3N/50/400		3N/50/400	3N/50/400
辅助电源Ph/Hz/V	1/50/230 ± 10%
总电功率kW	2.1	2.6		5.5
电气保护等级	IP44	IP44		IP44
风机马达功率kW	1.8	2.2		4.5
风机马达防护等级	IP40	IP54		IP54
运行方式	间歇式（每24小时至少停机一次）



产品描述

---

燃烧器：

整体式，全自动，平滑两段火或带特殊组件的比例调节运行模式，强制通风轻油燃烧器，配有：

-带消音材料的进气回路

-高性能低噪音的带反向叶片的风机（190/M型为前倾式叶片风机）

-由带可变线凸轮伺服马达控制的调节进气量的风挡以及自动调节油量的出力比调仪

-转速为2800rpm的风机马达，带零线三相电机400V/50（28/M型为单相230V，50Hz）

-根据所需输出功率可调整的燃烧头，由以下组成：

-耐高温、耐腐蚀不锈钢锥形燃烧头

-点火电极

-火焰稳定盘

-高压供油齿轮泵，配有：

-过滤器

-压力调节器

-压力表和真空表接口

-为单管制准备的内部旁路

-输油管路带一对燃油安全阀以及回油管路带一个安全阀的阀门组；100/M，130/M，190/M型燃烧器以及符合TRD-7和NBN标准的燃烧器的回油管路上带两个安全阀燃油压力安全开关，如果回油管路出现故障可将燃烧器停机

-符合 TRD-7及NBN标准的最小燃油压力开关

-火焰检测电眼

-火焰控制盒，改变电气连接可实现调整伺服马达位置以及进行后吹扫的控制功能

电气连接

-燃烧器的启停开关

-火焰检查窗口

-手动或自动增加/降低出力开关

-方便安装和维护的滑杆系统

-抗电磁干扰的保护滤波器

-IP44电气保护等级

标准：

-89/336(2004/108) EC 指令（电磁兼容性）

-73/23（2006/95）EC 指令（低电压）

-92/42/EC 指令（效率）

-98/37/EC 指令（机械）

-EN 267 （液体燃料燃烧器）

标准配置：

-2个连接燃油供应管路软管

-软管的2片垫片

-2个连接油泵的连接头

-4颗连接燃烧器和锅炉的螺丝

-绝热垫

-电气连接电线接线盘

-2个延长滑杆（带加长燃烧头燃烧器及RL190/M型燃烧器用）

-安装、使用及维护手册

-备件清单

需单独订购的配件：

-回油喷嘴

-加长燃烧头组件

-垫片组件

-消音柜

-法兰连接组件

-排气组件

-“回焰式锅炉”用燃烧头组件

-比调仪

-伺服马达电位计

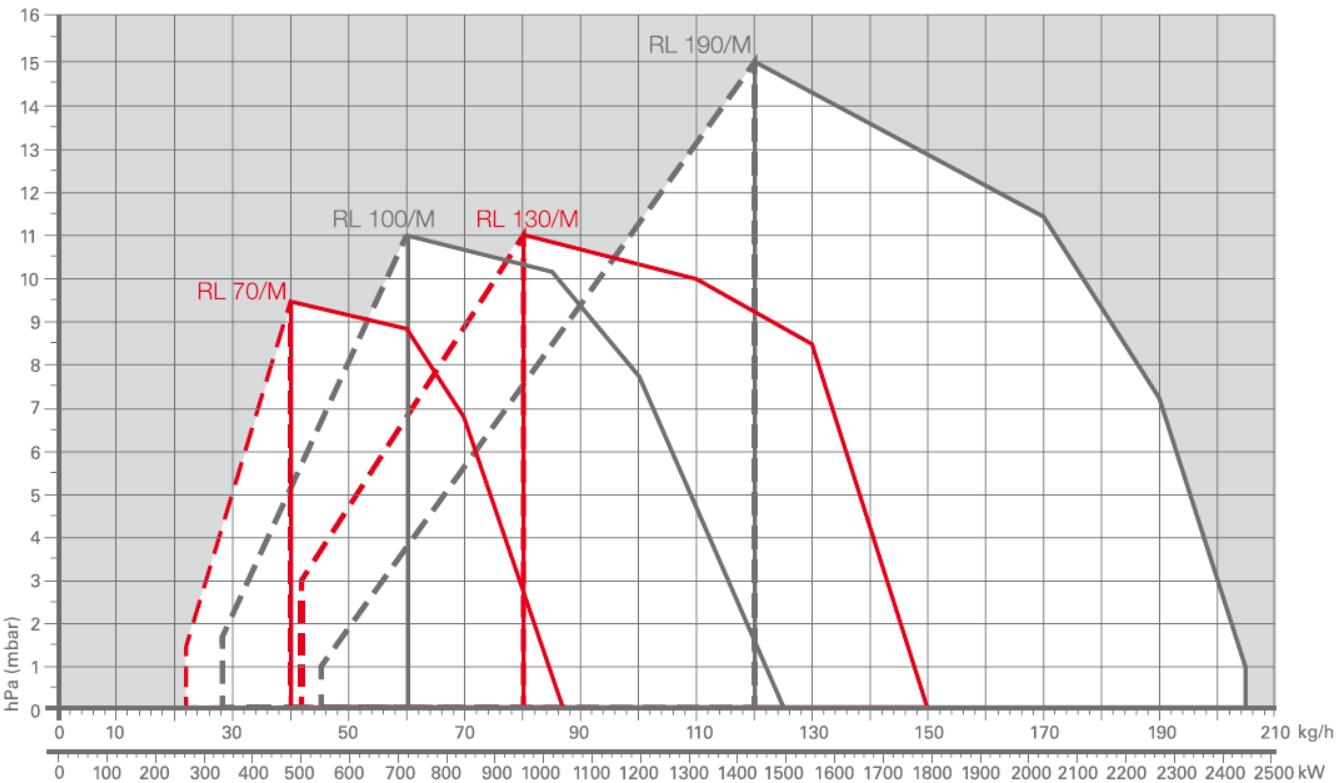

负荷图

---
