RL系列两段火燃油燃烧器

     样本下载

概述

---

  RL 系列燃烧器的出力范围为154 到 2700 kW，适用于各种低温和中温热水锅炉，热风、蒸汽发生器及导热油炉。

所有型号均适合燃烧轻油和生物柴油含量不超过5%的轻油、生物柴油混合燃料。

调节方式是“两段火”；燃烧器装有微电子控制盒，能提供燃烧器的运行状态和故障反馈信息。

特殊设计的送风系统确保燃烧器的运行噪音降至最低。风机性能和燃烧头的改进保证使用的灵活和工作区域内的最佳运行。燃烧器的一些高级设计使得燃烧器的外型尺寸更小，更方便使用和维护。另外更多的选配件可保证随时升级燃烧器的功能。



技术参数

---



型号	RL100	RL130		RL190	RL250 MZ
调节方式	两段火
热出力	356/711 - 1186kW	486/948 - 1540kW		759/1423 - 2443kW	600/1250 – 2700kW
	30/60 – 100Kg/h	41/80 - 130Kg/h		64/120 - 206Kg/h	51/106 - 228 Kg/h
工作温度	最小 - 最大（0 - 40℃）
燃料/空气参数
净热值	11.8kW/Kg
20℃时粘度	4 - 6 mm2/s
油泵流量（压力12bar时）	164		164	230	230
雾化空气压力	12bar
燃料温度	最高50℃
助燃空气温度	最高 60℃
电气参数
电源Ph/Hz/V	3N/50/400 ± 10% Y 3/50/230 ± 10% △				3N/50/400
辅助电源Ph/Hz/V	1/50/230 ± 10%
总电功率kW	1.8	2.6		5.9	7.2
电气保护等级	IP44	IP44		IP44	IP54
风机马达功率kW	1.5	2.2		4.5	6.6
风机马达防护等级	IP54	IP54		IP54	IP55
运行方式	间歇式（每24小时至少停机一次）



产品描述 （RL50 - 64 MZ - 70 -100 -130 - 190 - 250 MZ）

---

燃烧器：

强制通风式全自动一体式两段火燃油燃烧器（轻油或轻油和生物燃油占5%）由以下结构组成：

-带隔音材料的吸风口

-风机反向叶片（RL50 - 70 - 100 - 130型号）或者正向叶片（RL64 MZ - 190 - 250 MZ型号）

-可调液压缸控制进风量的风门挡板（或者RL250 MZ型号的风门挡板由伺服马达驱动）

-带地线，三相400V，50Hz转速为2800rpm的风机马达

-可根据所需输出功率调整的燃烧头，由以下组成：

-不锈钢锥型，耐高温及防腐燃烧头

-点火电极

-火焰稳定盘

-高压齿轮泵，配有：

-过滤器

-压力调节器

-压力表和真空表接口

-为单管制准备的内部旁路

-阀门组，包括供油回路的一个安全阀和两个流量阀

-火焰检测电眼

-电子火焰控制盒，带诊断功能

-燃烧器的启停开关

-火焰检查窗口

-1,2段火手动开关

-方便安装和维护的滑杆

-抗电磁干扰的保护滤波器

-IP44电气保护等级

符合下列欧洲规范：

-89/336(2004/108) EC 指令（电磁兼容性）

-73/23（2006/95）EC 指令（低电压）

-92/42/EC 指令（效率）

-98/37/EC 指令（机械）

-EN 267 （液体燃料燃烧器）

标准配置：

-2个连接燃油供应管路的软管

-软管的2片垫片

-2个连接油泵的连接头

-4颗连接燃烧器和锅炉的螺丝

-绝热垫

-电气连接的导览孔（RL50型号）

- 两根滑杆的延长件（为所有配加长燃烧头的型号和RL190 - 250 MZ型号）

-安装、使用及维护手册

-备件清单

需单独订购的配件：

-喷嘴

-加长燃烧头组件

-缩短燃烧头长度的垫片组件

-消音柜

-排气组件

-生物燃油组件

-状态显示器组件

-法兰连接组件

-PC界面适配器



负荷图

---

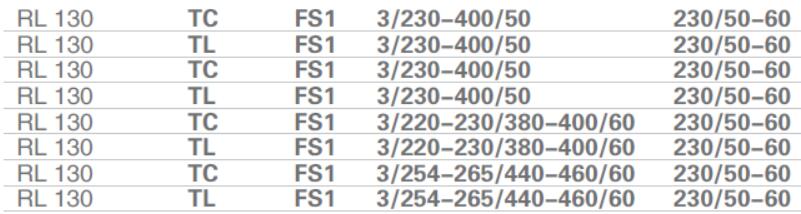

可选型号表

---
